钱塘银座
2019-11-18

一、项目概况

中天钱塘银座项目选址位于江干区三堡单元C2-09地块,北临规划城市绿地,东临沿江大道城市绿化带,西临城市规划支路闻涛路,南接运河东路,总用地面积约13914m2,总建筑面积84627.5m2,其中地上建筑面积为55546.42 m2,地下建筑面积为29081.08 m2。建筑层数:地上14层,地下3层。


项目效果图

中天钱塘银座形体源于鲁班锁,成于立体构成。鲁班锁,也叫八卦锁,起源于中国古代建筑中的卯榫结构,是中国古代传统的土木建筑固定结合器。这种三维的拼插器具内部的凹凸部分啮合,十分巧妙、严谨。本项目设计将鲁班锁拆解,取其基本构件进行解码及简化。将鲁班锁构件作为实体,通过在U形空间中的咬合、穿插、镶嵌,形成虚实相间的空间逻辑。通过体块的穿插、排列组合表达建筑的序列关系,通过这种方式将中国古代的工匠精神融入到了建筑来。

中天钱塘银座先后获得美国绿色建筑委员会颁发的LEED-CS金级预认证和中国三星级绿色建筑设计标识认证,在节地、节水、节材、节能、室内环境等方面均达到较高水平,建成后将成为冬暖夏凉绿色低碳建筑的典范。三星级绿色建筑运行标识评价和LEED-CS金级正式认证的工作正在进行当中。


三星级绿色建筑设计标识认证


LEED-CS金级预认证证书

二、项目绿色技术亮点


项目绿色建筑技术总览

1、屋顶绿化

       本项目设置屋顶绿化,屋顶绿化面积达到1902平方米,占屋顶可绿化面积的46%。起到保护建筑物屋面,延长屋顶建材使用寿命的作用;并加强了屋面保温隔热,减少空调的使用,节约了能源消耗;同时提高国土资源利用率。


屋顶绿化实景1


屋顶绿化实景2

2、高效空调系统

      本项目空调系统选用一台2300kW离心式冷水机组,cop>6.26;选用2台2200kW螺杆式能源塔热泵机组,cop>5.94;选用1台550kW螺杆式能源塔热泵机组,cop>5.52。


能源塔热泵机组原理图



能源塔实景图


3、可再生能源利用

     本项目厨房使用的热水由能源塔热泵系统提供。生活热水机组选用440KW的螺杆式全热回收能源塔热泵机组,屋顶设贮热水箱15T,平时热泵主机工作提供热水至储热水罐。


 螺杆式全热回收能源塔热泵机组实景


4、CFD技术运用

     为了科学合理的开发绿色建筑,本项目建筑规划及设计采用多种CFD仿真模拟技术。本项目借助能耗模拟软件DEST,流体仿真软件Phoenics,光学计算软件ECOTECE,声学软件Cadna等,通过对模拟结果的分析,并采取相应的措施,有效改善了建筑光环境、风热环境和声环境。


风热环境模拟


5、雨水回用系统

    本项目收集屋面及部分地面雨水至地下室的雨水池,经处理后用于车库洗车、道路浇洒、场地绿化用水、室外道路浇洒和空调冷却水补充。


雨水回用技术示意图


雨水机房实景


6、土建与装修一体化设计

       本项目所有部位土建与装修一体化设计,设计时考虑了装修需求,事先进行孔洞预留和装修面层固定件的预埋,避免了在装修时对已有建筑构件打凿、穿孔。减少了设计的反复,又保证了结构的安全、减少了材料消耗,降低了装修成本。办公区部分采用开敞式设计,可重复使用隔断(墙)比例为64.64%。

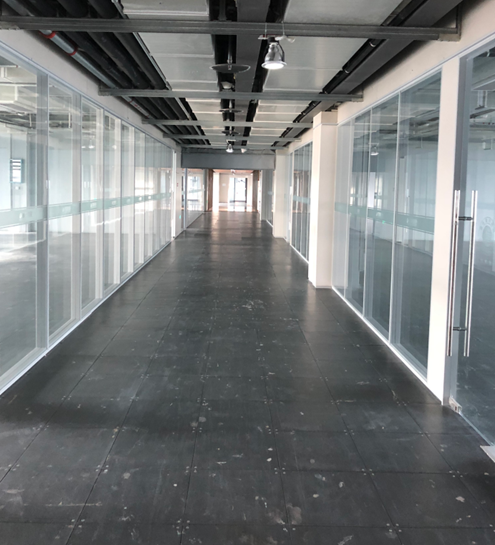

办公区域实景


公共区域实景


7、设置空气质量监控系统和CO监控系统

      在办公楼的多功能厅、餐厅设有空气品质监控点,监控室内CO2浓度和污染物浓度,通过BA系统与新风系统联动。同时在地下车库设置CO监控点,并通过BA系统与排风系统联动。


空气质量监控系统示意图


8、遮阳系统

      建筑幕墙外立面采用固定的垂直外遮阳,室内采用可调节的高反射率窗帘,有效对西南、东南、西北向的太阳辐射进行遮挡。


 垂直遮阳
